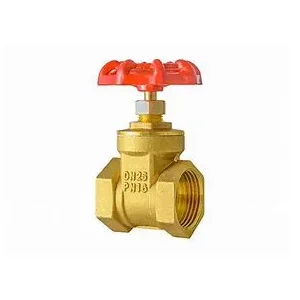

X'inhuma l-istrutturi tal-valvi tal-bieb?

Fis-sistemi tal-pipeline industrijali,valvi tal-biebhuma tip ta 'valv li jintuża ta' spiss, prinċipalment użat biex jinkiseb kontroll miftuħ sħiħ jew magħluq sħiħ tal-mezz fil-pipeline. Meta mqabbel ma 'tipi oħra ta' valvi, valvi tal-bieb għandhom vantaġġi bħal reżistenza żgħira tal-fluss, prestazzjoni tajba tas-siġillar, u ħajja twila ta 'servizz. Għal disinjaturi ta 'inġinerija u maniġers ta' xiri, il-fehim tal-komponenti strutturali ewlenin tal-valvi tal-bieb jgħin biex tagħżel u tevalwa l-prestazzjoni tal-prodott b'mod aktar preċiż.

Hawn taħt, aħna se tanalizzaw il-komponenti ewlenin ta 'valv tal-bieb standard minn perspettiva strutturali.

1. Korp tal-valv

Il-korp tal-valv huwa l-istruttura ewlenija tal-valv tal-bieb, li jintuża biex jiflaħ il-pressjoni medja u jgħaqqad il-linji tal-pajpijiet 'il fuq u' l isfel. Skond kundizzjonijiet differenti tax-xogħol, il-materjali komuni tal-korp tal-valv jinkludu ħadid fondut, azzar fondut, azzar li ma jissaddadx, eċċ. L-istruttura tad-disinn tagħha tiddetermina l-kapaċità tal-ġurament tal-pressjoni u r-reżistenza għall-korrużjoni tal-valv.

2. Qoxra tal-valv

Il-kopertura tal-valv hija installata 'l fuq mill-korp tal-valv, l-aktar biex tissiġilla u tipproteġi l-istruttura interna. Sabiex tiffaċilita l-ispezzjoni u l-manutenzjoni, il-kopertura tal-valv ta 'xi valvi kbar tal-bieb tadotta disinn ta' konnessjoni imbarrat u hija mgħammra b'ħarsa tas-siġillar jew ċrieki tal-metall għas-siġillar.

3. Gate

Il-bieb huwa l-komponent ewlieni biex tinkiseb l-azzjoni tal-iswiċċ. Huwa jaqta 'jew jgħaqqad il-fluwidu billi jimxi' l fuq u 'l isfel. Hemm ħafna forom ta 'gradi, bħal bieb wieħed, bieb doppju, bieb tal-feles, bieb parallel, eċċ. Strutturi differenti huma adattati għal pressjonijiet u kundizzjonijiet tax-xogħol differenti. Il-gradi tal-feles spiss jintużaw f'ambjenti ta 'pressjoni għolja biex itejbu l-effett tas-siġillar.

4. STEM VALVE

Iċ-zokk tal-valv jgħaqqad il-handwheel jew l-attwatur mal-bieb, u huwa komponent ewlieni għat-trasmissjoni tal-forza tal-ftuħ u tal-għeluq. Skond il-forom strutturali differenti, iz-zokk tal-valv huwa maqsum f'żewġ tipi: tip ta 'zokk li qed jiżdied u tip ta' zokk mhux li qed jiżdied. L-istatus tal-ftuħ u l-għeluq tal-valv staminali li qed jiżdied huwa ċar f'daqqa t'għajn, li huwa konvenjenti għall-osservazzjoni u l-manutenzjoni; L-istruttura STEM li ma tiżdiedx hija aktar adattata għal ambjenti ta 'installazzjoni bi spazji żgħar.

5. Kaxxa ta 'l-istonku

Il-kaxxa tal-mili tintuża biex tevita li l-mezz ma jnixxix tul iz-zokk tal-valv. Normalment huwa mimli bil-grafita, PTFE jew materjali oħra tas-siġillar, u s-siġill huwa ffurmat billi tagħfas il-glandola. Taħt kundizzjonijiet ta 'temperatura għolja u ta' pressjoni għolja, l-għażla tal-ippakkjar għandha impatt akbar fuq il-prestazzjoni ġenerali tas-siġillar, li hija parti importanti mill-proċess ta 'akkwist li ma jistax jiġi injorat.

6, handwheel jew apparat tas-sewqan

Il-handwheel huwa metodu ta 'sewqan komuni għal valvi tal-bieb manwali u huwa faċli biex topera. Għal valvi tal-bieb ta 'kalibru kbir jew bi pressjoni għolja, attwaturi elettriċi, pnewmatiċi jew idrawliċi huma ġeneralment mgħammra biex jinkisbu funzjonijiet ta' kontroll mill-bogħod jew ta 'kontroll awtomatiku. L-għażla tal-modalità tas-sewqan għandha tkun iddeterminata skont ir-rekwiżiti attwali tal-inġinerija.

7. Par tas-siġillar

Il-par tas-siġillar jikkonsisti mill-bieb u s-sedil tal-valv, li hija ż-żona ewlenija biex tiżgura l-prestazzjoni tas-siġillar tal-valv. Pari ta 'siġillar ta' prestazzjoni għolja jistgħu jifilħu għal azzjonijiet frekwenti ta 'ftuħ u għeluq, u jżommu siġillar stabbli f'ambjenti ħorox bħal pressjoni għolja u korrużjoni. Prodotti ta 'kwalità għolja huma ġeneralment magħmula minn materjali tal-liga tal-karbur jew reżistenti għall-ilbies.

8. Struttura ta 'gwida

Sabiex tkun żgurata l-operazzjoni stabbli tal-bieb matul il-proċess tal-ftuħ u l-għeluq, xi gkielu valvihuma mgħammra bi skanalaturi gwida jew labar gwida. Dan id-disinn strutturali jista 'effettivament jipprevjeni l-bieb milli jiddefendi jew jeħel, u huwa partikolarment adattat għal ambjenti tax-xogħol b'rati ta' fluss għoljin jew partiċelli solidi.

Nifhmu l-istruttura tal -Valv tal-BiebMhux biss jgħin biex jagħżel il-mudell it-tajjeb, iżda jtejjeb ukoll l-effiċjenza u jnaqqas ir-rata ta 'falliment fil-manutenzjoni u r-reviżjoni aktar tard. Għal xerrejja, ix-xiri ma jistax isir abbażi tal-prezz biss, u materjali, struttura, prestazzjoni tas-siġillar u kapaċitajiet tekniċi tal-fornitur għandhom jitqiesu b'mod komprensiv.

Il-kumpanija tagħna ilha tiffoka fuq il-manifattura tal-valv industrijali għal ħafna snin, li tipprovdi prodotti tal-valv tal-bieb ta 'diversi tipi strutturali, li jappoġġjaw il-personalizzazzjoni mhux standard u s-servizzi ta' gwida teknika. Jekk għandek xi mistoqsijiet dwar l-għażla, jekk jogħġbok tħossok liberuIkkuntattjana.
