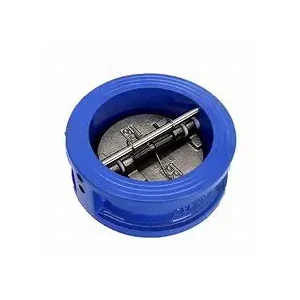

Valv ta 'kontroll tal-farfett tal-ħadid fondut

Il-konnessjoni tat-tip tal-wejfer tal-valv tal-kontroll tal-farfett tal-ħadid fondut tagħna tagħmilha faċli biex tinstalla. Jista 'jkun imqabbad sewwa bejn żewġ flanġijiet, li jiffranka ħafna spazju ta' installazzjoni, u huwa adattat ħafna għal xenarji ta 'tqassim tal-pipeline limitati fl-ispazju.

Struttura u prinċipju tax-xogħol

(I) Disinn strutturali

Il-valv ta 'kontroll tal-wejfer tal-ħadid fondut huwa magħmul prinċipalment minn partijiet tal-qalba bħal korp tal-valv, diska tal-valv, zokk tal-valv, molla (mgħammra b'xi mudelli). Il-korp tal-valv huwa mitfugħ fil-ħadid fondut, li jipprovdi appoġġ solidu u pedament strutturali stabbli għall-valv kollu. Id-diska tal-valv hija komponent ewlieni biex tinkiseb il-funzjoni ta 'kontroll. Il-forma u d-disinn strutturali tiegħu jvarjaw skont kundizzjonijiet tax-xogħol differenti. Forom komuni jinkludu diska waħda u diska doppja. Iz-zokk tal-valv jintuża biex jgħaqqad id-diska tal-valv u jiggwida t-trajettorja tal-moviment tiegħu biex jiżgura li d-diska tal-valv tiċċaqlaq b'mod preċiż u bla xkiel waqt il-ftuħ u l-għeluq. Xi valvi ta 'kontroll huma mgħammra bil-molol. Il-funzjoni tar-rebbiegħa hija li tassisti d-diska tal-valv biex tagħlaq, ittejjeb is-siġillar meta tagħlaq, u tnaqqas l-okkorrenza ta 'martell tal-ilma sa ċertu punt.

(Ii) Mekkaniżmu ta 'ħidma

Meta l-medju jiċċirkola fid-direzzjoni normali, il-pressjoni ġġenerata mill-medju se timbotta d-diska tal-valv biex tegħleb il-gravità tagħha stess u r-reżistenza possibbli tar-rebbiegħa, sabiex id-diska tal-valv idur madwar iz-zokk tal-valv jew ix-xaft tal-brilli biex tinfetaħ. F'dan iż-żmien, il-mezz jista 'jgħaddi mill-valv bla xkiel, u s-sistema tal-pipeline kollha tinsab fi stat ta' fluss normali. Ladarba l-mezz ikollu tendenza li joħroġ lura, il-pressjoni inversa ġġenerata mill-fluss ta 'wara tal-medju u l-gravità tad-diska tal-valv innifisha se tikkawża li d-diska tal-valv iddur fid-direzzjoni opposta malajr u taqbel sewwa lejn is-sedil tal-valv, u b'hekk taqta' l-kanal ta 'rifluss tal-medju, li tipprevjeni l-fluss ta' wara tal-medju, u tiżgura li l-mezz fis-sistema tal-pipelin dejjem iżomm fluss wieħed.

Parametri Tekniċi
